|
熱鍍鋅螺母的價格：點擊獲取價格明細
產品詳情
螺母熱鍍鋅處理和螺母熱浸鋅處理，這二種的方式其實是一樣的，只是稱呼不同，熱鍍鋅螺母是依據GB/T6170和GB/T52的國家標準來生產的。這里面，GB/T6170的
熱鍍鋅螺母級別8級，而GB/T52的國標熱鍍鋅螺母，它的級別是4級，對應的材料分別是35鋼和A3鋼。
GB/T6170或GB/T52國標螺母在熱鍍鋅之前螺紋等級必需位于公差8級和4級之間，熱鍍鋅處理完成后不允許再次修整，除螺紋外的其它公差外，
國標螺母在熱鍍鍍鋅后不能影響零件的裝配性能。
GB/T6170國標熱鍍鋅螺母的表面光潔度會略差于普通鍍鋅的螺母，但防銹性能遠遠高于普通鍍鋅螺母。GB/T52國標熱鍍鋅螺母是冷墩毛壞時擴孔四十絲并用加大絲攻攻牙,使得螺母熱鍍鋅完成后的螺紋剛好和鍍鋅厚層相抵消，從而在安裝時獲得較好的通過性.
無錫泛奧熱鍍鋅螺母是在冷墩毛壞時只做微擴孔處理而不攻牙,在完成熱鍍鍍鋅后再做攻牙處理,這款熱鍍鋅螺母的好處是可用通止規(guī)來檢測螺紋的精度。
一般熱鍍鋅螺母在攻牙完成后需要在牙紋上涂上一層防銹油，以防止螺紋存放時間過長而引起牙紋氧化。
為了滿足不同用戶的設計需求，泛奧可以提供二種類型的熱鍍鋅螺母。一種是先擴孔再熱鍍鍍鋅的產品，還有一種是先鍍好鋅后，再加孔內螺紋，這一種比較特殊，但有些用量比較大的客戶會有需要，因為這個類型的熱
鍍鋅螺母可以保證百分之百的無阻礙配合螺絲擰入。
其實熱鍍鋅螺母就是一種為了不讓產品生銹而研發(fā)的一種防銹工藝，它可以將一顆普通在室外只能使用一年就生銹的螺帽變成30年不生銹，是不是很神奇？其實也不神奇，簡單點就是熱
浸鋅螺母的表面鍍層厚度比一般的處理方式要厚的多而已，基本上都在40um以上,但螺紋其實是一個很精密的工藝，要是把螺紋鍍成這么厚，肯定就會影響到它的安裝能不能操作，所以為了考慮和螺栓的配合方便，我們會將熱
浸鋅螺母的內孔變大，也就是我們常說的熱鍍鋅加大螺母。
我們先分析一下熱鍍鋅螺母標準。目前的市場，泛奧公司可以提供的熱鍍鋅螺母標準只有二種，一種是GB6170的8級熱鍍鋅螺母國標，一種是GB52的4.8級熱鍍鋅螺母標準。那么用戶如果需要比如GB6175的加厚螺母熱
鍍鋅處理怎么辦呢？實話實說，如果在使用量不大的情況下，我們還真沒辦法提供，只有達到一定的起訂量了，我們才會按要求訂制熱鍍鋅螺母規(guī)格。那具體起訂量是多少呢，這個要根據實際規(guī)格才能確定了。

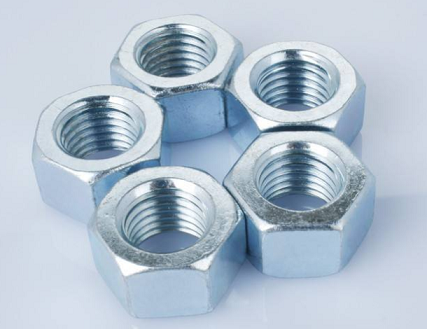

是不是感覺圖片的熱鍍鍍鋅螺母好難看。哈哈，這個就是熱鍍鍍鋅螺母的特別之處了，它相比電鍍鋅螺母，光潔度和亮度就差的太遠了，熱鍍鋅處理技術是一種簡單粗暴的方式，它唯一的目的就是為了讓一顆普通的螺母具備強大的防腐性能，而對外觀是沒有太高的要求的。沒有對比就沒有傷害，我們來一張電鍍鋅螺母看一下：
是不是特別漂亮。可是光漂亮沒用啊，它要是和熱鍍鍍鋅螺母的使用環(huán)境一樣，三天就會生銹了，容小編偷笑一回。。。。。。
就因為螺母表面處理非常的麻煩（相關處理工藝可以查看其它文章，我們是專業(yè)熱鍍鋅產品生產銷售企業(yè)，發(fā)布了N多篇熱鍍鋅處理的相關知識，相信很容易就能找到相關文章），所以并不是所有的標準都能提供，比如GB6172的薄螺母，比如上面說的GB6175的厚螺母，再比如細牙螺母，這些目前都是供貨空白區(qū)域。
最后說一下熱鍍鋅和熱浸鋅處理的不同之處在于溫度的控制，具體細節(jié)可以查詢我們發(fā)布的文章，有詳細的說明。通常來說，我們把8級熱鍍鋅螺母標準會叫它熱鍍鋅螺母，而把4級或是4.8級熱鍍鋅螺母規(guī)格稱為熱浸鋅螺母。再簡單來說，其實熱鍍鋅螺母和熱浸鋅螺母是一樣的產品，只是叫法不同，用戶不用糾結此事。
對于熱鍍鋅緊固件來說，螺母的熱鍍鋅處理和螺栓的熱鍍鋅處理是完全不同的。簡單來講，熱鍍鋅螺母要麻煩的多。所以很多用戶在采購一些非常規(guī)的熱鍍鋅螺母時，會發(fā)現(xiàn)很少有供應商能滿足要求，就是因為螺母的處理實在是太麻煩了，如果沒有數(shù)量的支撐，根本不會有企業(yè)會安排生產。
區(qū)別在哪？不管是螺栓還是螺母，它都屬于標準件，如果我們需要把螺栓熱鍍鋅，只要把標準的螺栓進行處理就可以了。但是螺母卻不可以，如果你把一批標準的螺母直接去
熱鍍鋅處理，我可以保證，你一顆都無法使用。想知道為什么嗎？
標準的螺母生產，是以能過通止規(guī)來檢測它的螺紋是否合格，所有的鉆孔和攻牙，都是按照國標的要求加工生產，這些螺紋的設計是以不處理的前提來制定標準的，如果用這種標準的螺母去
熱鍍鋅處理，鋅液會把螺紋填充，導致螺母沒辦法和螺栓配合，本身來講，外螺紋的熱鍍鋅處理就要比內螺紋的熱鍍鋅處理簡單方便的多了。那么我們要怎么解決這個問題呢？
根據國內外的實驗，要想讓熱鍍鋅螺母能像標準螺母一樣正常使用，我們要將螺母的內孔擴大，然后用加大絲攻再將螺紋攻出來，具體要擴多大的孔，需要計算出鍍鋅的厚度，不同規(guī)格的螺母，擴孔參數(shù)也不一樣的。所以
熱鍍鋅螺母質量的好壞，跟企業(yè)的生產數(shù)據有直接關系。按此流程生產出來的螺母，是沒辦法按照國標技術條件來檢測判斷質量好壞。這需要企業(yè)有很高的質量控制意識，并具備長時間的從業(yè)經驗方能完成這項工作。

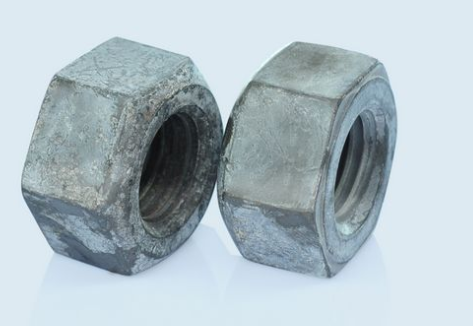

看上面這張圖片，它是二顆4.8級的熱鍍鋅螺母。下面我們就來分析一下4.8級熱鍍鋅螺母和8級熱鍍鋅螺母的一些區(qū)別。4.8級熱浸鋅螺母的材料是普通Q235生產，它不作熱處理，在生產的過程中，用鉆頭先打孔，然后用加大絲攻攻牙后，直接就可以進行熱浸鋅處理。目前公司常備的4.8級
熱鍍鋅螺母的標準是按國標GB52來生產。這個GB52的標準指的是螺母的厚度以及對邊的尺寸，就尺寸來說，M8、M10、M12這三個規(guī)格的區(qū)別最大，通常來說，GB52的螺母標準，它的對邊比GB6170的對邊要大一些。這個具體可以來電話咨詢。

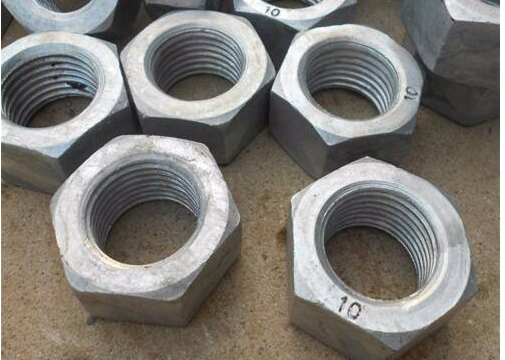

看到上面的圖片，螺母上打了一個10，它是表示螺母的級別是10級的，其實這個10級的熱鍍鋅螺母很少用到，絕大多數(shù)都是用8級熱鍍鋅螺母。為什么放這個10級螺母的圖片呢，因為這個“10”的印記打的非常清楚，如果是8級熱鋅螺母，在相同的位置也會打一個“8”的字，有一個特殊行業(yè)用到的螺母，上面的印記不是數(shù)字而直接印的是材料牌號，它就是化工專業(yè)螺母標準，對應的材料為“35CrMo”，國標代號為HG/20634，它主要用于石油設備和壓力容器等行業(yè)，同樣的規(guī)格，它的技術參數(shù)是不同的，我們以下面的HG/T20603標準M16的螺母為例：

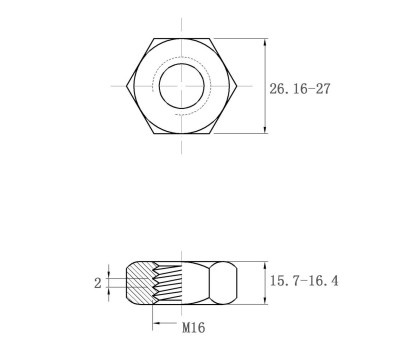

看上圖所示，它的六角對邊是27毫米，而我們常用的國標GB/T6170只有24毫米，整整寬了3個毫米，對于一顆螺母來說，這個差距已經很大了，我們再來看它的厚度，HG/20634標準M16的厚度是16毫米，而GB/T6170則只有14毫米，也就是說，同樣的規(guī)格，化工專用六角螺母的尺寸要偏大，而且材質是合金鋼。我們再來分析一下常的M20毫米螺母的參數(shù)，請看下圖：

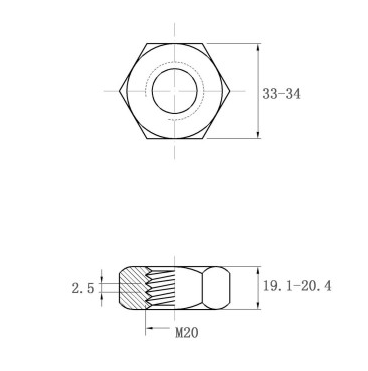

同樣這個對邊也是寬了4毫米了，因為標準GB/T6170的相同規(guī)格，對邊只有30毫米啊，所以我們從這二個常用規(guī)格的對比中就看出來了，化工專用六角螺母的技術要求和機械性能相對于國標螺母來說，它的要求更要嚴格一點。
熱鍍鋅螺母，擴孔后再處理，雖然配合螺紋是沒什么問題，但這種生產辦法其實很難把每一顆螺母的公差都控制到一樣，因為鍍鋅層總是有薄有厚，這個是無法完全做到每一個點的鋅層厚度完全一致。所以總會發(fā)現(xiàn)熱浸鍍鋅螺母的螺紋上有毛刺的現(xiàn)狀，如果毛刺過多，就會不好旋轉。有些企業(yè)為了保證讓每一顆螺母都能旋轉順暢，就提出了另一種方案：先將螺母打個孔，但不攻牙，然后
熱鍍鋅處理，熱鍍鋅處理完成后，再進行最后一道攻牙，這樣就能保證螺母的每顆牙紋都是順暢的，其實這也是很好的一個解決辦法。
|
